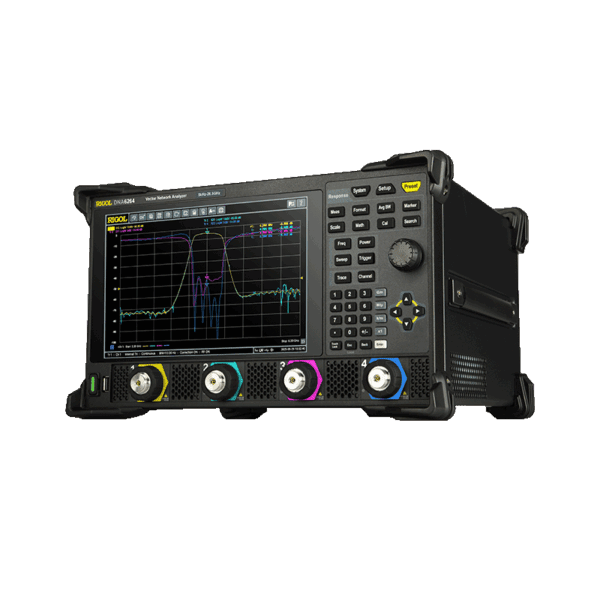

Analizador Vectorial de redes Rigol DNA6000

La serie RIGOL DNA6000 es una analizador vectorial VNA , proporciona una plataforma de medida potente y flexible para análisis RF y microondas. Disponible en versiones de 2 y 4 puertos, cubre bandas desde 5 kHz hasta 26,5 GHz y ofrece capacidades avanzadas de calibración, baja incertidumbre y excelente estabilidad térmica.

Su diseño está optimizado para entornos profesionales que requieren fiabilidad, precisión y versatilidad, manteniendo un formato compacto (358 × 215 × 300 mm) y una interfaz de control moderna.

Principales características

• Rango de frecuencias: 5 kHz a 8.5/14/20/26.5 GHz según modelo
• Puertos disponibles: 2 o 4 (según versión)
• Rango dinámico típico: hasta 127 dB
• Ruido de traza: 0.003 dB típico
• Ancho de banda IF: 1 Hz a 10 MHz
• Resolución de frecuencia: 1 Hz
• Potencia máxima de salida: hasta 10 dBm
• Soporte completo de calibración: mecánica y electrónica (ECal)
• Tipos de calibración soportados: SOLT, OSL, Response, Enhanced Response, etc.
• Visualizaciones: Log/Linear Magnitud, Fase, Grupo de retardo, Smith, Polar, VSWR
• Funciones avanzadas:
  • S‑parámetros
  • Impedancia
  • VSWR
  • TDA (Time Domain Analysis)
  • Embedding / De‑embedding
  • Medidas de antenas
  • DTF (Distance to Fault)

Interfaces y conectividad

• LAN (Gigabit Ethernet)
• USB Device / USB Host (frontal y trasero)
• HDMI
• GPIB
• Application I/O para control externo
• Control remoto mediante Web Control

Diseño y ergonomía

• Pantalla táctil capacitiva 10,1’’ – 1280×800 px
• Sistema operativo Linux
• Almacenamiento interno: 256 GB
• Peso:
  • Modelos 2 puertos: < 11 kg (sin embalaje)
  • Modelos 4 puertos: < 13 kg (sin embalaje)

Modelos disponibles

• DNA6082: 2 puertos, hasta 8.5 GHz
• DNA6084: 4 puertos, hasta 8.5 GHz
• DNA6142: 2 puertos, hasta 14 GHz
• DNA6144: 4 puertos, hasta 14 GHz
• DNA6202: 2 puertos, hasta 20 GHz
• DNA6204: 4 puertos, hasta 20 GHz
• DNA6262: 2 puertos, hasta 26.5 GHz
• DNA6264: 4 puertos, hasta 26.5 GHz

Accesorios opcionales

• Kits de calibración electrónica ECal (hasta 26.5 GHz)
• Kits de calibración mecánica OSL/OSLT
• Opciones software:
  • TDA (Time Domain Analysis)
  • DTF (Distance to Fault)

Aplicaciones típicas

• Medidas multi-puerto en RF/microondas
• Caracterización de antenas
• Análisis de dispositivos pasivos y activos
• Pruebas de líneas de transmisión y filtros
• I+D, laboratorios universitarios y producción electrónica
