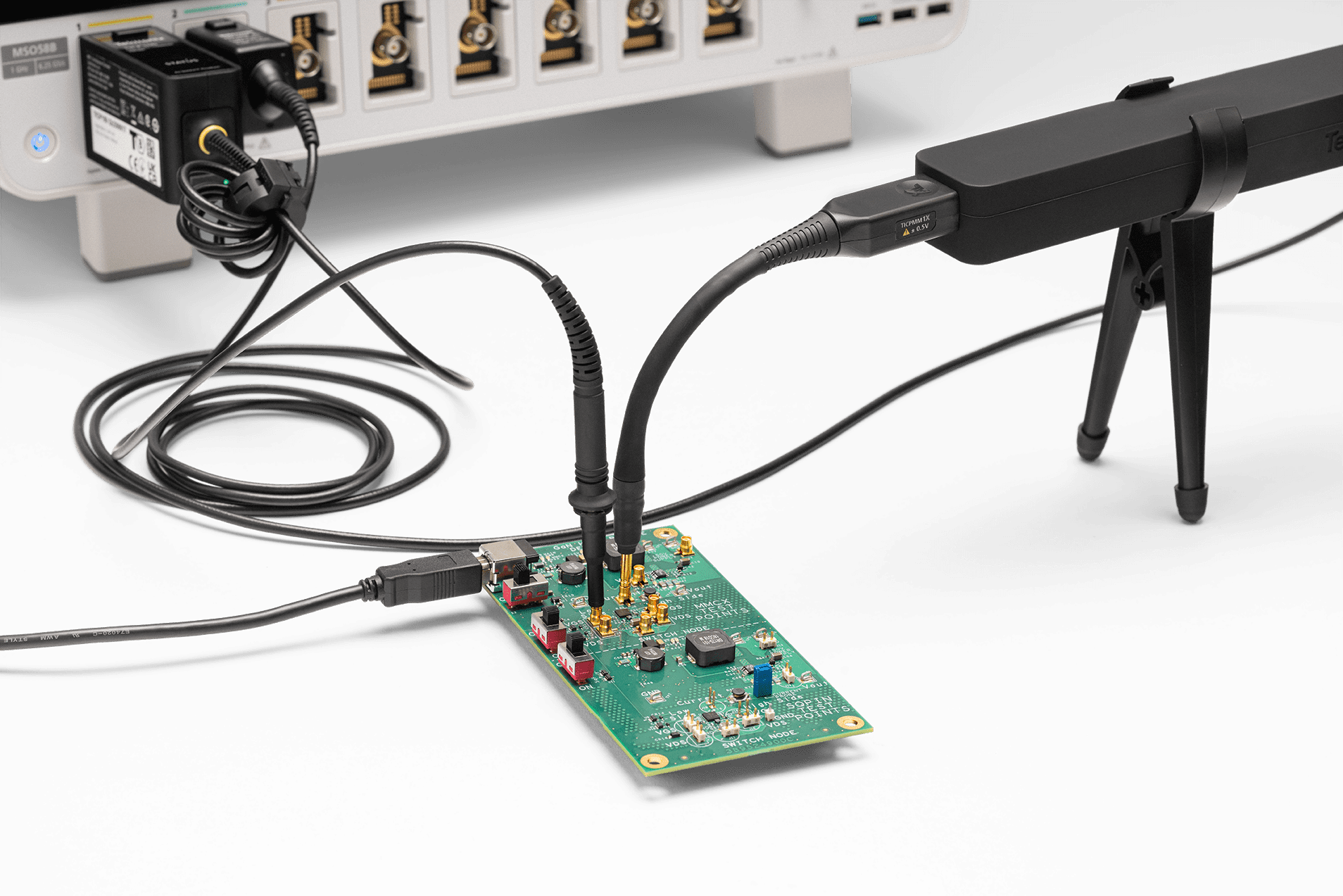

Sondas de Corriente Aisladas IsoVu™ de la Serie TICP
¿Qué son las sondas de corriente aisladas IsoVu™ Serie TICP?
Las sondas de corriente aisladas IsoVu™ de la Serie TICP ofrecen un ancho de banda, un rechazo de ruido, una precisión y una facilidad de uso excepcionales para realizar medidas de corriente. El aislamiento galvánico completo elimina los bucles de tierra y permite un rechazo de modo común muy alto.
¿Cuáles son las características clave de las sondas TICP?
- Aislamiento galvánico entre la punta de la sonda y el osciloscopio
- Disponible en tres anchos de banda: 1 GHz, 500 MHz y 250 MHz
- Amplio rango de medida de corriente determinado por la derivación utilizada con puntas de sonda 1X, 10X o 100X
- Ruido <4.70 nV / √Hz (<21 μVRMS a 20 MHz)
- Hasta 90 dB CMRR a 1 MHz
- Voltaje máximo en modo común: 1.8 kV; Para uso en un entorno de Grado de
- Contaminación 1; nivel transitorio que no exceda los 5 kVpk
- Precisión de ganancia de CC del 1,5%
- Compatible con los instrumentos MSO de las series 4, 5 y 6, incluidos los últimos modelos B
- La interfaz TekVPI™ permite el control y la configuración de la sonda desde el panel frontal del osciloscopio o la interfaz de programación
¿Cuáles son las principales aplicaciones de las sondas TICP?
– Medidas de derivación de corriente
– Diseños de medio puente/puente completo que utilizan SiC o GaN, FET o IGBT
– Pruebas de doble pulso (DPT)
– Medidas de puerta flotante
– Diseños de convertidores de potencia
– Diseños de fuentes de alimentación conmutadas
– Monitoreo de corriente en estado estable, de suspensión y de activación
¿Cómo funcionan las sondas TICP para medir la corriente?
Las sondas TICP utilizan el método de la ley de Ohm para medir la corriente. Miden la caída de tensión en una resistencia de derivación de precisión para determinar la corriente que fluye a través de ella.
¿Cuáles son las ventajas de utilizar sondas TICP en comparación con las sondas de corriente de pinza?
Las sondas TICP ofrecen varias ventajas sobre las sondas de corriente de pinza basadas en sensores, que incluyen:
– Mayor precisión
– Mínima distorsión
– Baja interferencia
– Capacidad para medir corrientes de CC
¿Cómo se utilizan las puntas de atenuación para ampliar los rangos de medida?
Las sondas TICP se suministran con tres puntas de atenuación diferentes (1X, 10X y 100X) que permiten medir una amplia gama de corrientes en función de la resistencia de derivación y su potencia nominal.
¿Qué es la tecnología IsoVu™ y cómo beneficia a las medidas de corriente?
La tecnología IsoVu™ proporciona un completo aislamiento de RF entre la punta de la sonda y el osciloscopio. Esto elimina los bucles de tierra y ofrece un extraordinario rechazo de modo común (CMRR) para reducir drásticamente el ruido de modo común.
¿Con qué osciloscopios son compatibles las sondas TICP?
Las sondas TICP son compatibles con los osciloscopios Tektronix de las series 4, 5 y 6, incluidos los últimos modelos B. La interfaz TekVPI™ permite controlar y configurar las sondas desde el propio osciloscopio.
